[건축모형] 조성욱건축사사무소 송파동 근생 S5215, 2024 한국건축가협회 건축상 수상

안녕하세요^^

한스팩토리입니다.





조성욱건축사사무소 대표님과 직원분들이 연락을 주셨습니다.

2024 한국건축가협회 건축상 수상 기념, 송파동 근생 S5215 건물을

건축모형으로 제작하기 위해 한스팩토리 작업실로 내방해 주셨어요^^



송파동 근생 S5215



보여주신 건물은 쉽게 구현하기 힘든 디자인이었습니다. ( 난이도 上 x 100 )

이 건물을 일반적인 건축 모형이 아닌 원목으로 표현을 하고 싶다는 요청이었어요^^;;

( 속마음 : 음... 이거 정말 쉽지 않겠군 ㅠㅠ )

좋아 해보자!! 도전!!!!





모두 7층으로 이루어진 건물로...

기존 건물의 1 / 30 크기로 제작!! 목표입니다.

제작에 사용할 재료는 원목(체리목, 벚나무), 금속, 아크릴, 조명,

그리고 전시용 받침대까지 준비를 해야 하는 미션입니다.





각 층별로 도면을 분석하고, 하나하나 다시 그리면서 재설계에 들어갑니다^^;;

나무로 구현을 해내야 하기에 ㅠㅠ

목재의 특성에 맞춰 조립 구조를 고민+고민~~





도면 분석, 재 설계하는 동안

그나마(?) 큰 변동 사항이 없는 전시 받침대부터 제작했습니다.

4mm짜리 철판을 재단해서 용접 작업으로 만들어 주었는데...

딱 봐도 무게가^^;; 상당해 보이죠??

도면 설계가 80%가량 정리가 될 무렵...

필요한 목재(자재)의 크기와 수량이 결정되어서 원목을 준비합니다.





거래하는 목재상에 방문해서 깊숙이 숨어있던 벚나무를 꺼내고

그중에서도 상태 좋은 걸로 고르고 골라 불필요한 부분들 제거하고,

재단하고 두께를 맞춰 대패 작업, 집성 작업을 거쳐서

제작에 사용할 스펙에 딱 맞게 너비와 두께를 맞춘 자재로 준비하는데요^^

재료 준비부터 상당한 노력과 정성을 필요로 하는 작업....





그 와중에 금속 파츠들을 준비합니다.

창호 역할을 해주는 새시와 계단 부분을 담당해 주는 부품들이 하나씩 준비완료^^

용접을 최소화해서 심플하게 구성해 보았고요~

이제 설계가 마무리 되어서 본격적인 목재 CNC가공을 시작합니다.





바닥과 벽면, 기둥 등등 7층 건물의 부품들인걸 감안하면

상당히 많은 파츠들이 보이시죠?? 정말 며칠 동안 쉼 없이 가공해야 했습니다.

노트북을 옆에 두고 도면과 설계도, 랜더링을 번갈아 확인해 가며 부품에 번호를 적고...

섞이지 않게 충별로 구분해서 정리하고^^ 그야말로 정신없는 현장(?)입니다. ㅋㅋㅋ

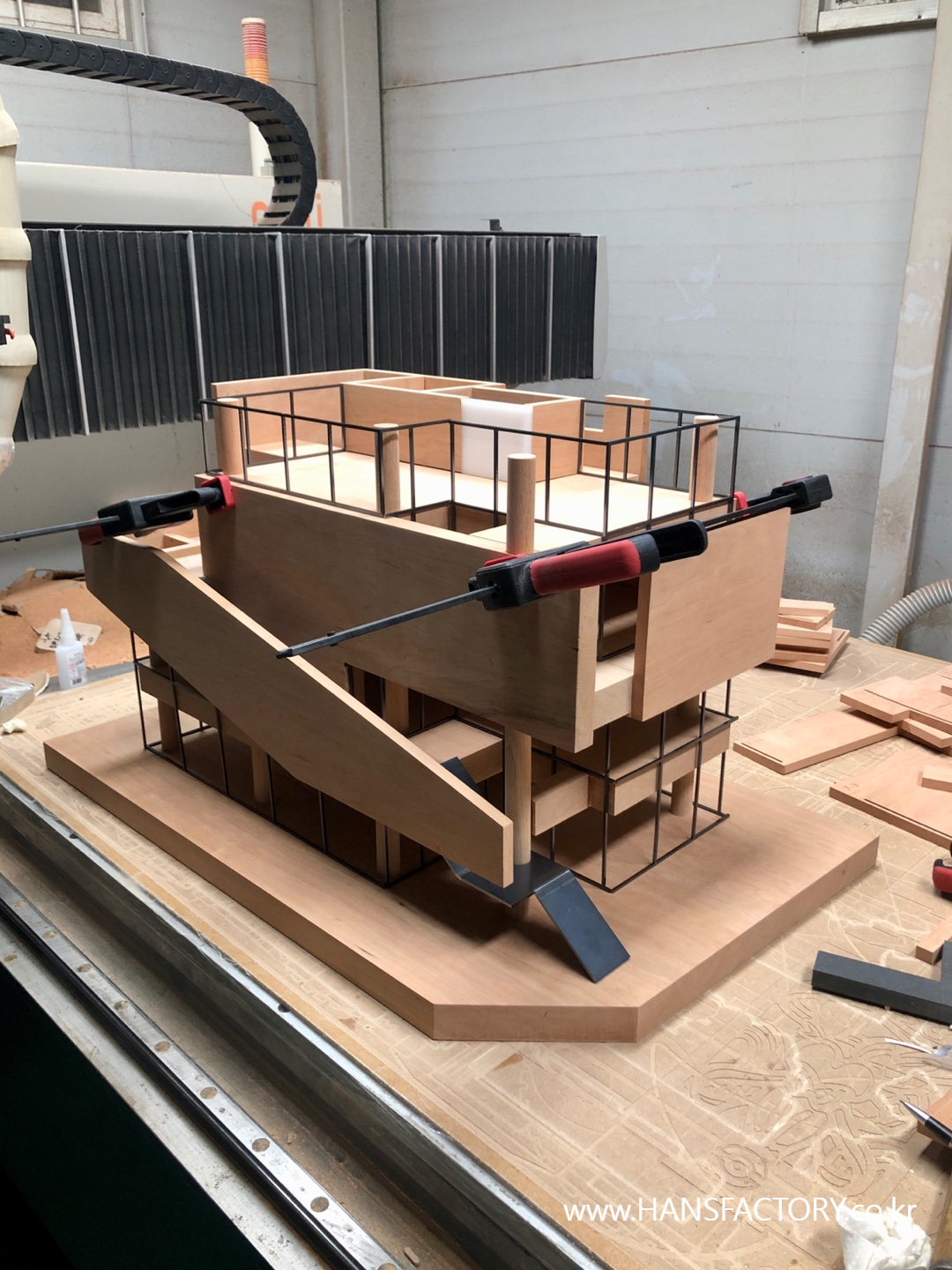

본격적인 조립 아니 건물을 올려보겠습니다.

손이 열개라도 모자란다는 말이 딱 이 상황과 일맥상통^^

작업실에 모든 클램프를 소집했다는 비하인드 ㅋㅋㅋ





1층부터 4층까지 한파트, 5층부터 7층까지 또 한파트로 나누어서 작업 중입니다.

끝날 때까지 끝난 게 아닙니다. 긴장을 늦출 수가 없는 현장 ^^;;

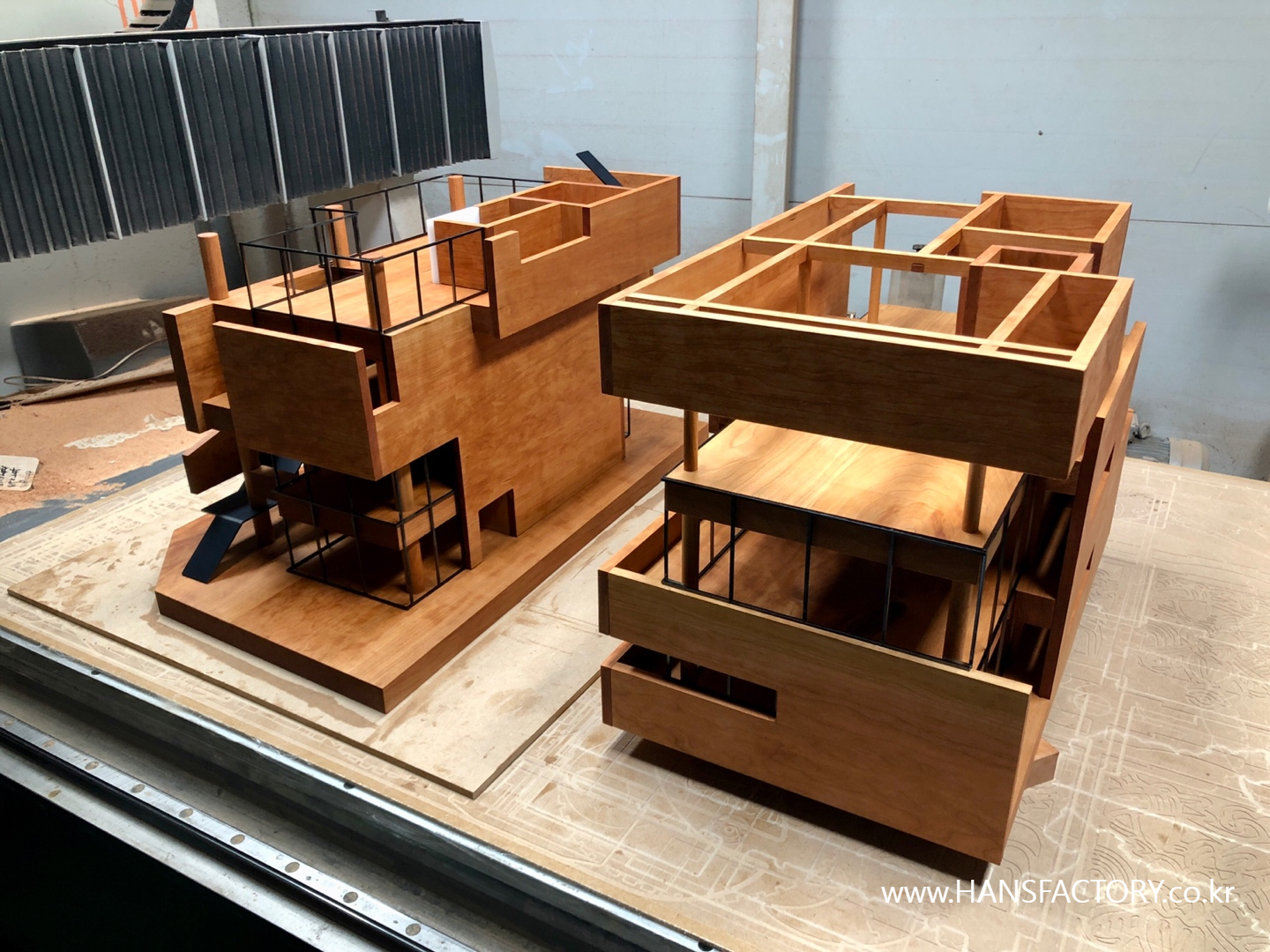

자... 드디어... 건물 하단부와 상단부가 완성이 되었습니다.





하~~ 이제 한숨 돌릴 수.... 는 절대 없고요^^;;

시간이 갈수록 부족한 부분들, 미비한 부분들 더 잘 보이는 상황....

더~ 더~ 세세하게 다듬고~ 더~ 더~ 사포질 하고, 기계가 안 들어가는 부분들도

수작업으로 하나하나 다시 다듬어 줍니다.





소소하게 디테일들 한번 구경해 보시지요^^

나름 신경 많이 써서 마무리를 해보았는데... 그래도 제 눈에는 부족함이 ㅠㅠ

좀 더 잘할걸~ 좀 더 머리를 굴릴걸~ 하는 아쉬움이 남네요...

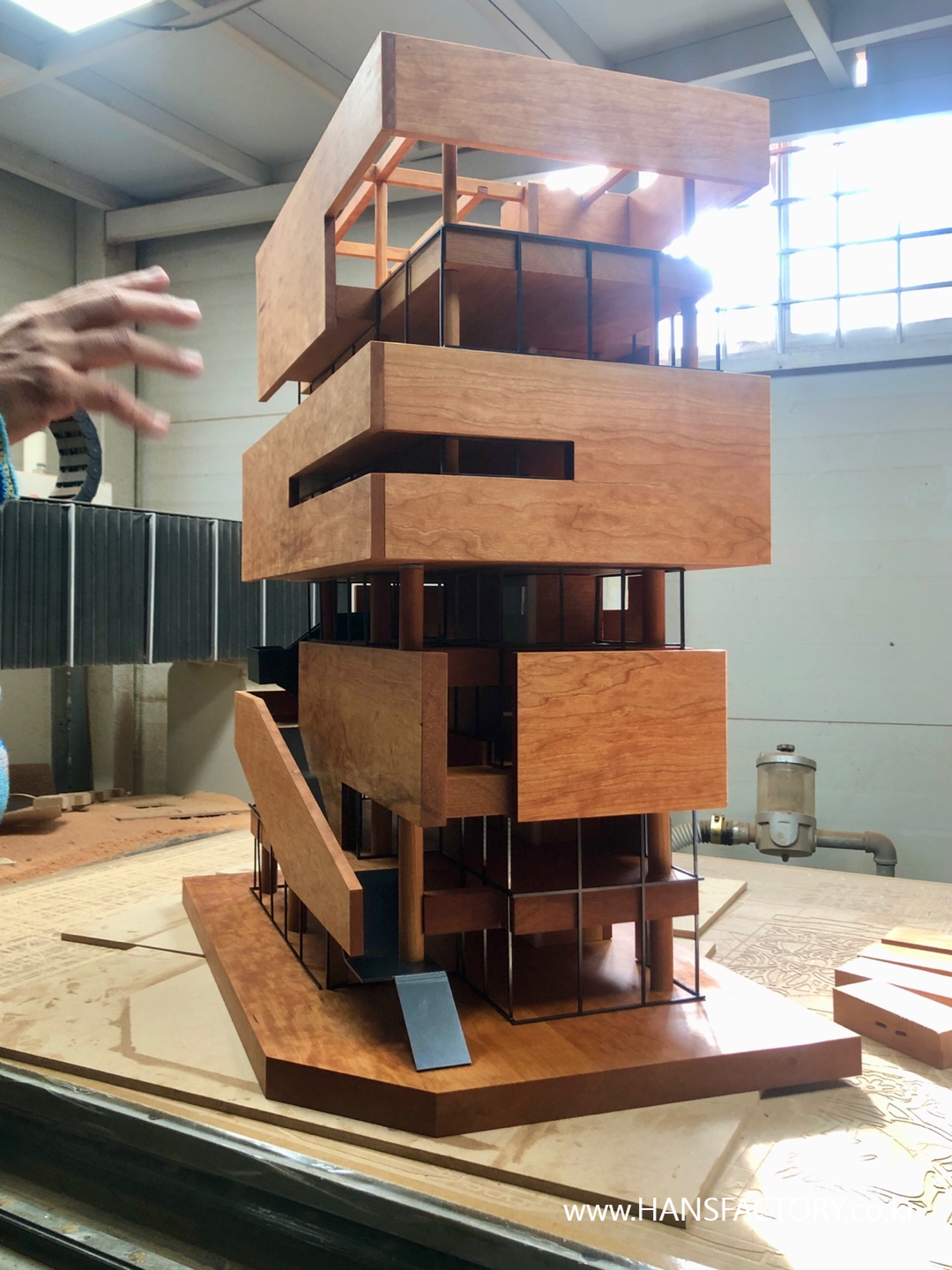

짜잔~~ 하단부와 상단부를 결합해 보았습니다.



직접 오셔서 감리(?)를.... 흡족해하시는 조성욱 대표님^^



원목으로 만든 건축 모형 완성!!!!

가로 510mm x 세로 810mm x 높이 900 가량 크기입니다.





수원 컨벤션 센터에서 개최된 한국건축가협회 시상 및 전시회에 가서

대표님도 뵙고~ 소소한 기념 선물도 전달하고~ 다른 건축모형들도 구경하고 왔습니다.

다른 작품들도 멋진 게 많았지만... 단연!!!!!

송파동 근생 S5215 작품이 한눈에도 존재감이 폭발하는 현장이었습니다. 뿌듯^^





진도도 느리고 부족함이 많은데도 그 흔한 재촉 한번 없이

너그러운 마음으로 믿고 기다려주신 ㅠㅠ

조성욱건축사사무소 대표님과 직원분들 너무나 감사합니다.

부족한 재주를 높게 평가해 주심에 너무나 감사한 마음입니다.

아울러 건축 관련 전문가분들... 대단한 분들이라는 거 깨달음^^

.

.

.
